進口氣動調節閥定位器調試步驟

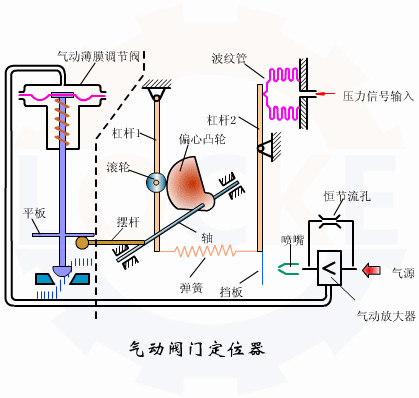

進口氣動閥門定位器是進口調節閥的主要附件，與進口氣動調節閥大大配套使用，它接受調節器的輸出信號，然后以它的輸出信號去控制進口氣動調節閥，當調節閥動作后，閥桿的位移又通過機械裝置反饋到閥門定位器，閥位狀況通過電信號傳給上位系統。閥門定位器按其結構形式和工作原理可以分成氣動閥門定位器、電-氣閥門定位器和智能式閥門定位器。
進口氣動調節閥普通定位器的調試步驟：
①、將空氣直接接在另備的空氣過濾減壓閥送入執行機構膜室，調節氣壓，使執行機構的推桿移至全行程的中間位置。
②、當推桿停在全行程中間位置時，調整定位器使反饋桿與定位器成直角。
③、把氣源接在定位器上的減壓過濾器的輸入口上，定位器的輸出口與膜室相連。
④、輸入4MA信號，轉動調零螺釘，使執行機構剛好啟動。
⑤、調節輸出信號至20MA，使執行機構走完全行程，若行程不足，可松開行程調整鎖緊螺釘，調整完畢后，將鎖緊螺釘鎖緊。
⑥、反復調整使執行機構的始終點在許可誤差的范圍內。
進口氣動調節閥智能定位器的調試步驟：
①、 將AVP(即定位器)的輸入信號設定為DC18±1MA。
②、 使用平頭螺絲刀順時針旋轉零點-滿度調整螺絲，直到轉不動為止90°。
③、 保持該位置直到閥門開始動作(約3秒鐘)，將啟動自動設定程序，松開螺絲刀。
④、 閥門將從全關到全開往返2次，然后閥門停止在50%的位置并保持3分鐘。
⑤、 通過改變輸入信號確認自動設定程序是否完成，整個自動設定程序約需3分鐘。
⑥、 當正在執行自動設定程序時若輸入信號降至4MA以下，自動設定將失敗，需要重新啟動自動設定程序，完成自動設定程序后，要將至少4MA以上的信號(電源)至少保持30秒鐘，使數據和參數保存到AVP的EEPROM中。
⑦、拆檢調節閥時，應檢查閥體、閥座、閥芯(閥桿)等的腐蝕磨損情況，檢查執行機構中的膜片或氣缸O型圈是否老化或裂損;檢查填料的密封性及其它附件完好情況，嚴重的予以更換。
⑧、調節閥調校完畢后，調節閥在任何開度時，標尺與閥門開度指示應相符。
